SD/microSDデュプリケータ    1対7~1対31



M1500-SD/M5500

8/16/32ポートUHS-1対応SD/microSDデュプリケータ



M1500(左)、M5500(右)

 M1500/M5500はSD/microSDカードのデュプリケータで、M1500-SD-8は一度に7個(1対7)、M5500-SD-16は一度に15個(1対15)、M5500-SD-32は一度に31個(1対31)のSD/microSDカードへマスターカードのコンテンツをコピー、ベリファイ可能な他、既存のデータのイレースも可能です。本機は前面パネルのボタンとLCDによりスタンドアロンで単体使用出来る他、KVM(キーボード、ビデオモニター、マウス)を接続してGUIによるオペレーションも可能です。本機はSD, SDHC, SDXCに加え、UHS-1スピードSD/microSDにも対応しています(microSDコピー時はオプションのmicroSDアダプターが必要です)。

カタログ ダウンロード M1500-SD/M5500-SD

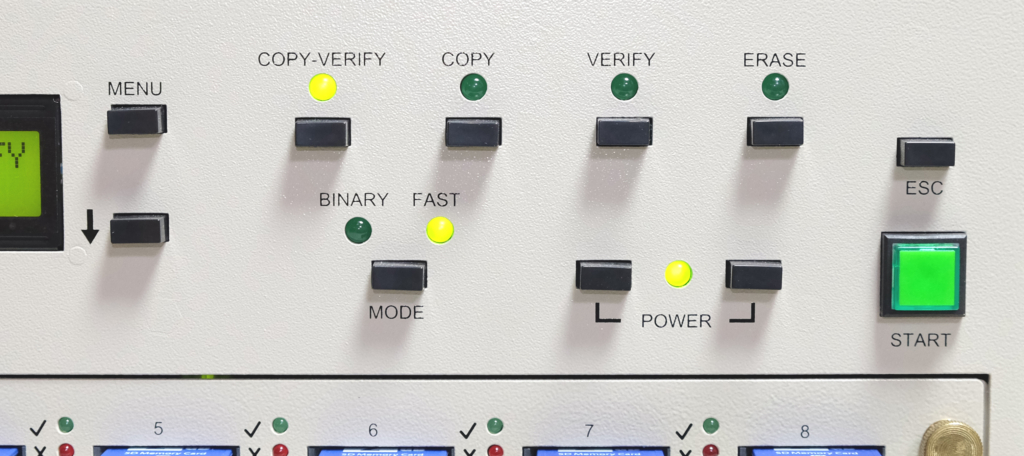

 スタンドアロン(KVM無し)ではLCDに表示されたメニュー選択の他、前面パネルのボタン(COPY, VERIFYなど)を押すだけで機能を選択出来、スタートボタンを押せば直ちにその機能がスタートしますので、面倒な設定は不要です。



特 長
・UHS-1スピードSDHC, SDXC, SD/microSDをサポート
・前面パネルのファンクションキーによるワンアクションで直ちにコピー、ベリファイ、イレースが実行可能
・スタンドアロンに加えKVMを接続しGUIによるジョブの編集、作成、コピー条件の設定、ログ表示等も可能
・バイナリーコピーでマスターと完全一致のコピーが可能
・スマートコピーでマスターの空きスペースを除くデータだけをコピー可能(FAT, FAT32, NTFS, exFAT)
・オプションでLinux(Ext2/3/4)及びHFS+のスマートコピーをサポート
・ビット単位ベリファイ(データコンペア)及びチェックサム表示可能
・クイックベリファイ可能(ベリファイ範囲をパーセンテージで指定可能)
・ベリファイエラースキップ可能(スキップするエラーの上限個数を設定可能)
・Checksum, CRC32, MD5 Hash, SHA1ベリファイ可能
・イレース及びフォーマット可能
・指定したデータパターンを書込、ベリファイ可能
・マスターカードのイメージを作成、HDD上に保存、コピーソースとして使用可能
・MID, OEM/AID他カードのパラメータチェック可能
・バーコードオペレーション可能
・SQLデータベースによるコピーログ
・ネットワーク(ethernet)接続可能
・コマンドリスト(オプション)を使用して作成したアプリで制御可能



仕 様
・モデル
     M1500-SD-8 (8スロット、1対7)
  M5500-SD-16 (16スロット、1対15)
  M5500-SD-32 (32スロット、1対31)
・電源:100 – 250VAC, 300W
・外形寸法:
     M1500-SD-8  380W x 360D x 120H mm
     M5500-SD-16  380W x 390D x 205H mm
     M5500-SD-32  380W x 390D x 205H mm
・重量:
     M1500-SD-8  3.7Kg
  M5500-SD-16  8.2Kg
  M5500-SD-32  10.0Kg
・動作温度:5℃~48℃

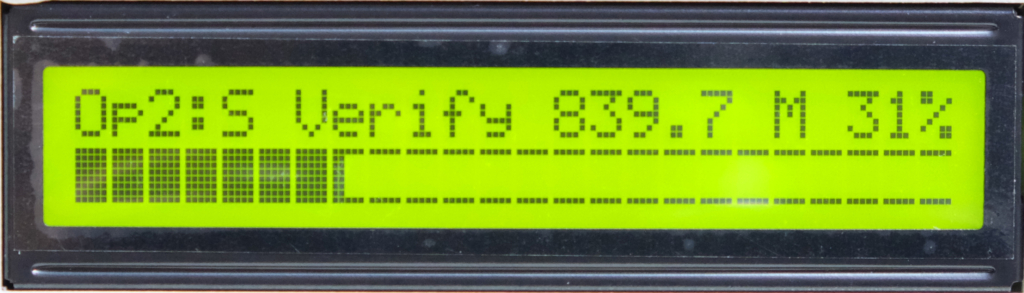

ジョブ実行中は前面パネルLCD画面に進行状況を表示します。

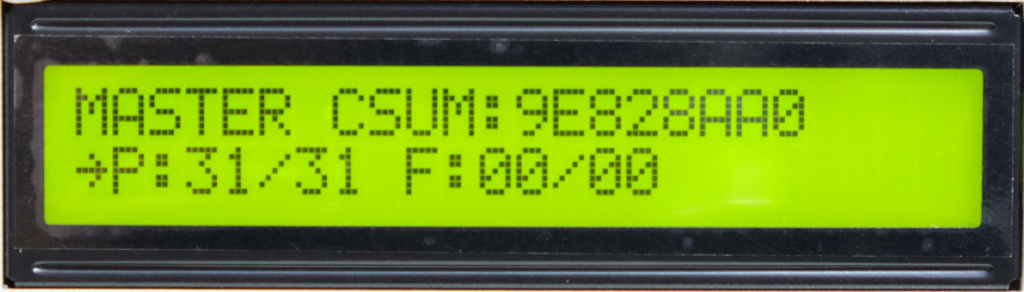

ジョブ終了時にはチェックサム、パス数、フェイル数を表示します。

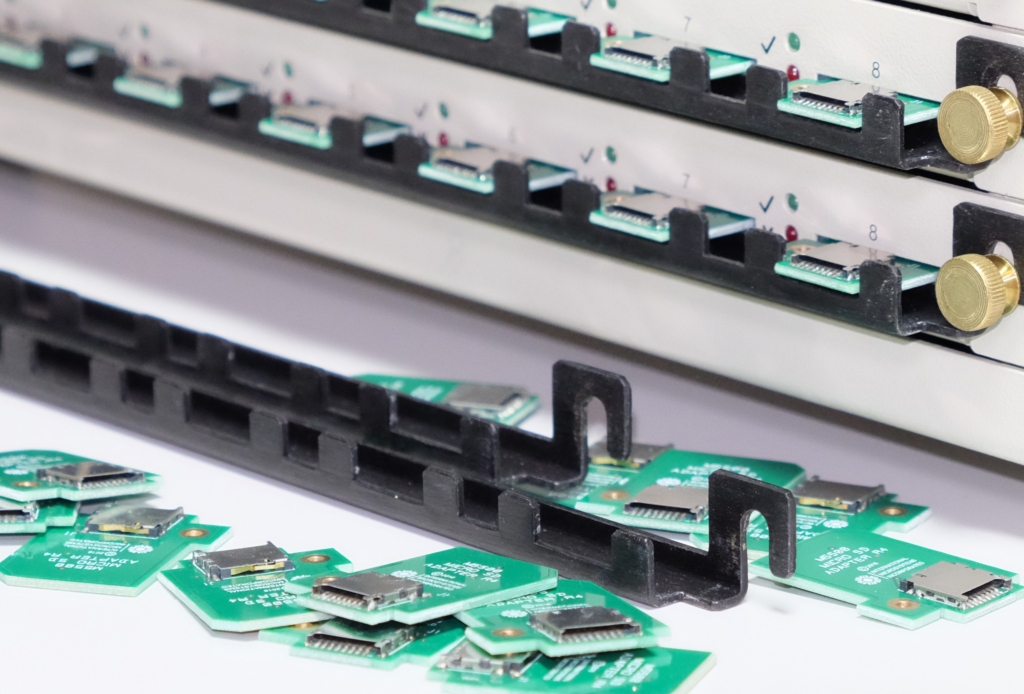

microSDオプション(microSDアダプターとリテイニングバー)
microSDソケットはpush-pushとpush-pullタイプのどちらかをご指定頂けます。

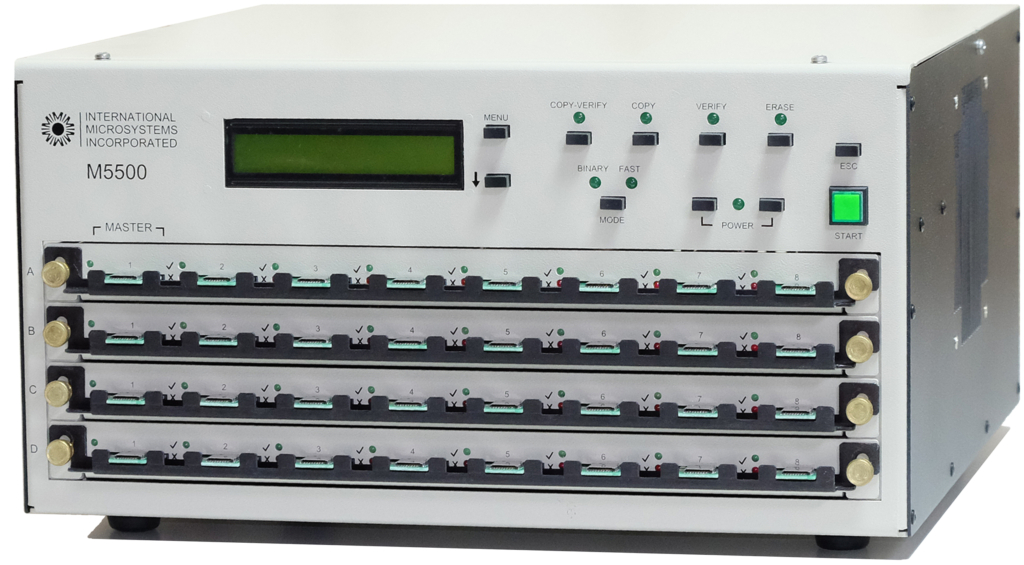

microSDオプションを装着したM5500-SD-32

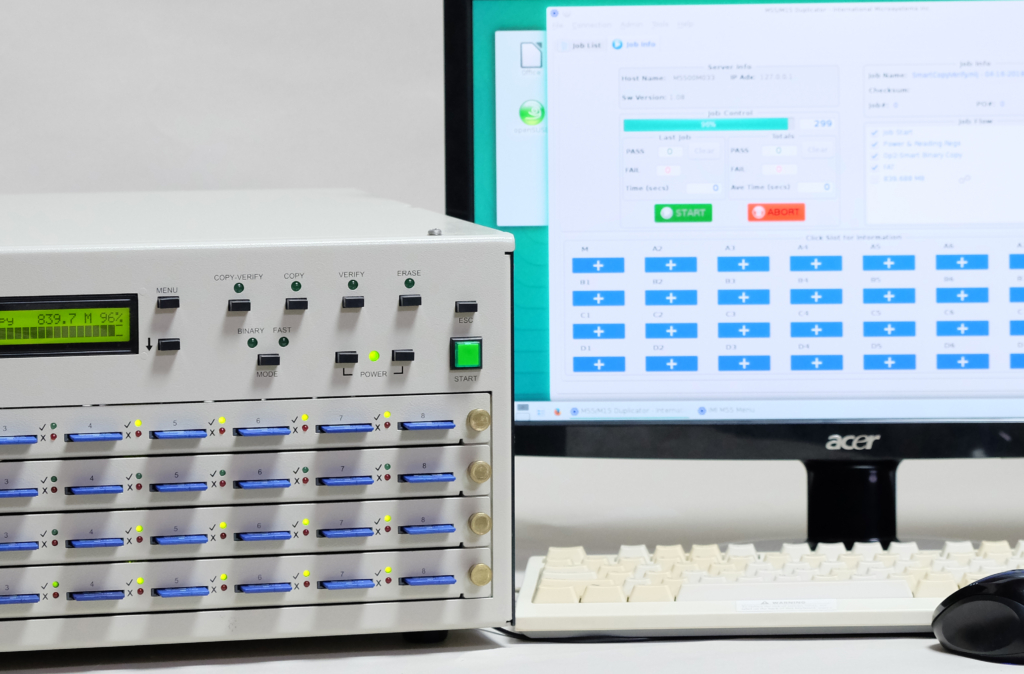

 KVM接続によるGUIオペレーション。本機はPCを内蔵しておりKVM(キーボード、ビデオモニター、マウス)を接続すればGUIで様々な操作を快適に行えます。

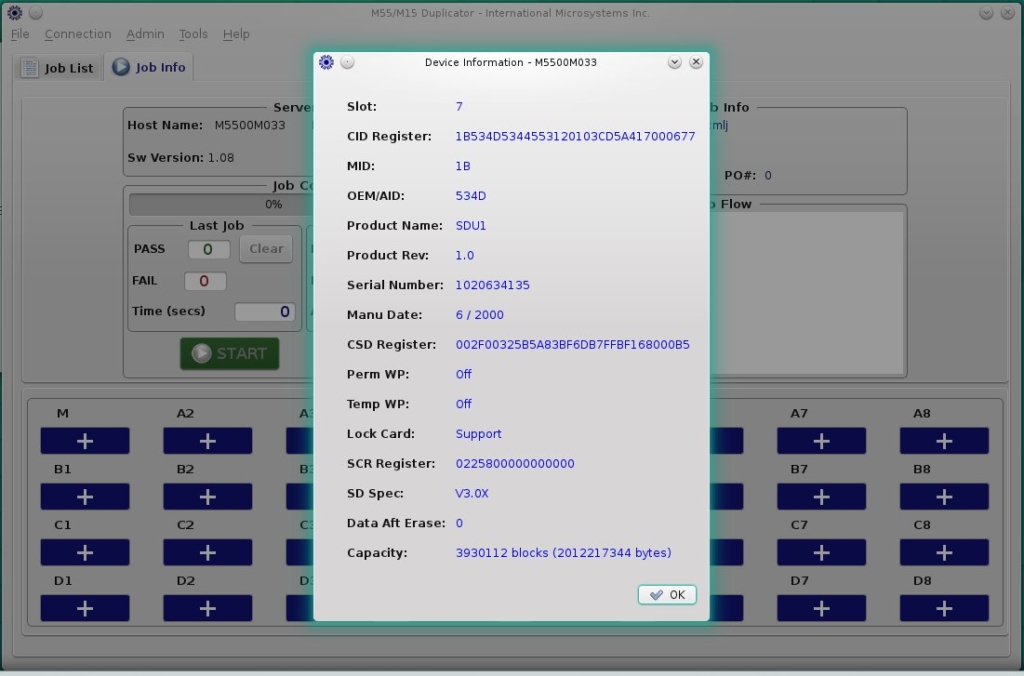

GUI、カード情報表示
画面上のスロットをクリックするとカード情報を表示します。

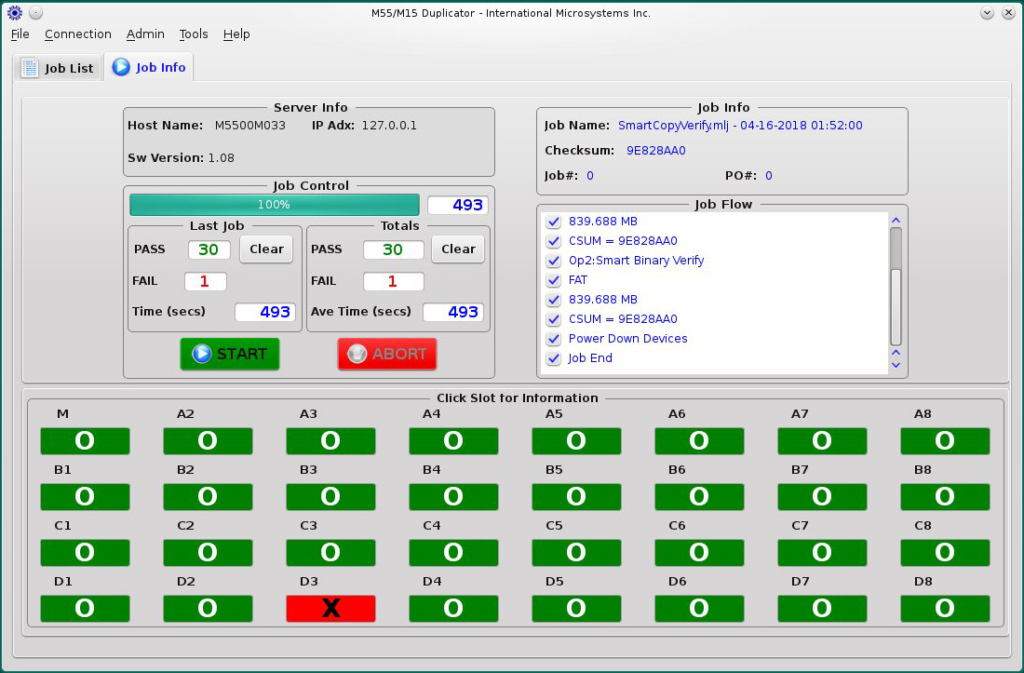

GUI、コピー終了時画面
進行中は状況が一目で確認できる他、終了時は各スロットにパス(緑)、フェイル(赤)を表示します。

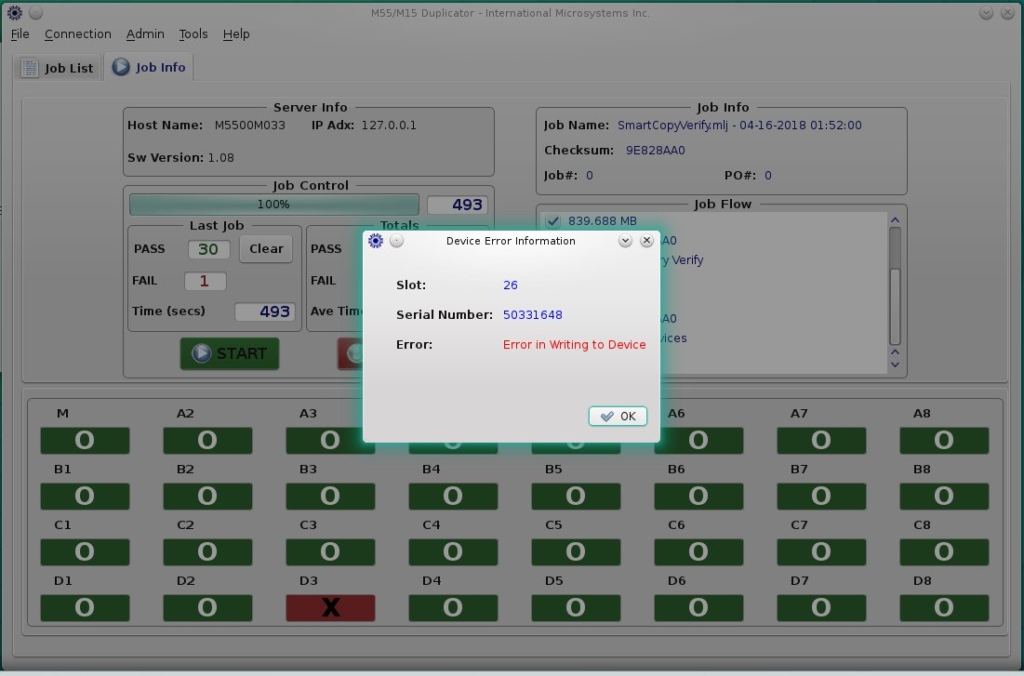

GUI、エラー情報表示。エラースロット(画面の赤色スロット)をクリックするとエラー情報を表示します(ログには自動保存されます)。

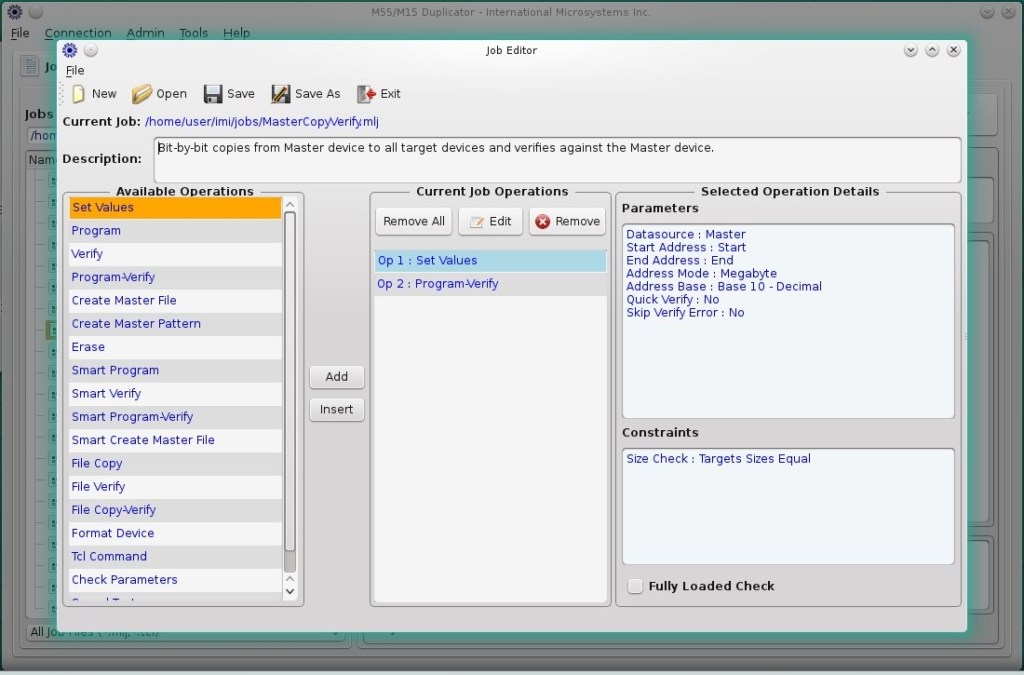

GUI、ジョブエディター(ジョブ編集画面)
編集及び新規作成したジョブはスタンドアロンに於いてはLCDから選択、実行可能です。

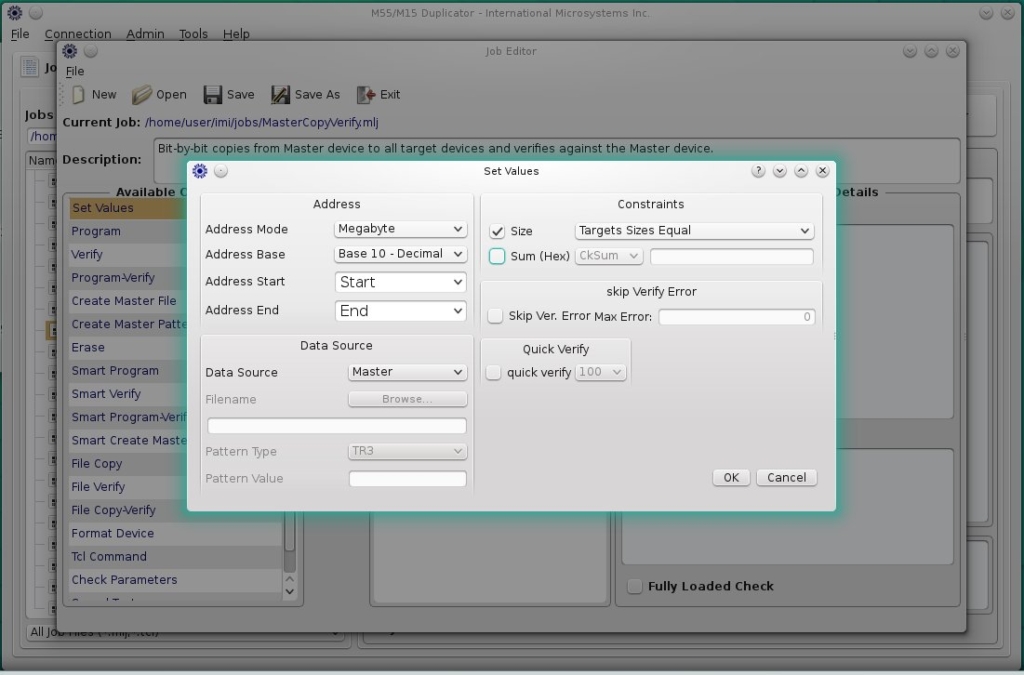

GUI、ジョブ編集画面。SetValues画面で希望するコピー条件に設定出来ます。

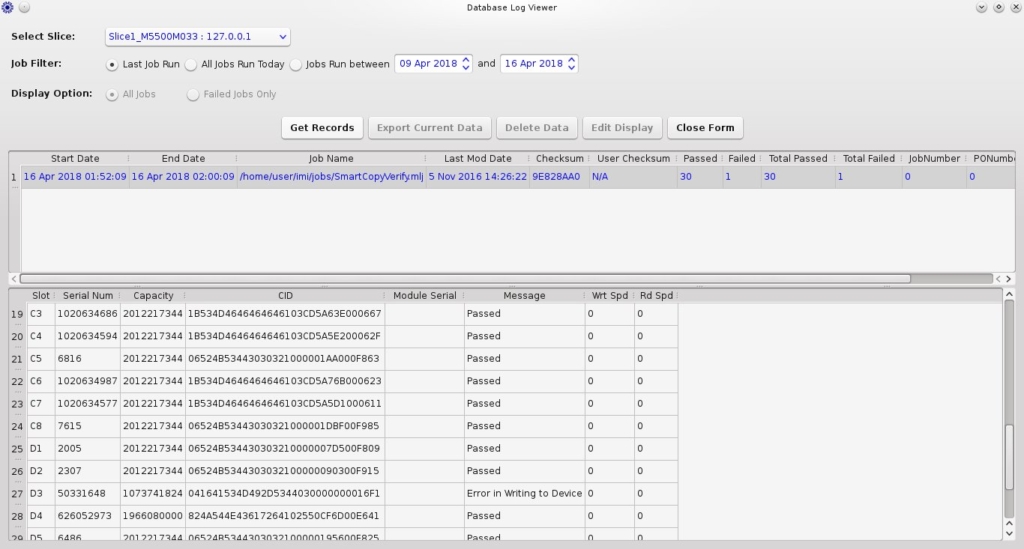

GUI、ログビュアー(ジョブの実行結果はSQLデータベースに自動保存され後日トレース可能です)

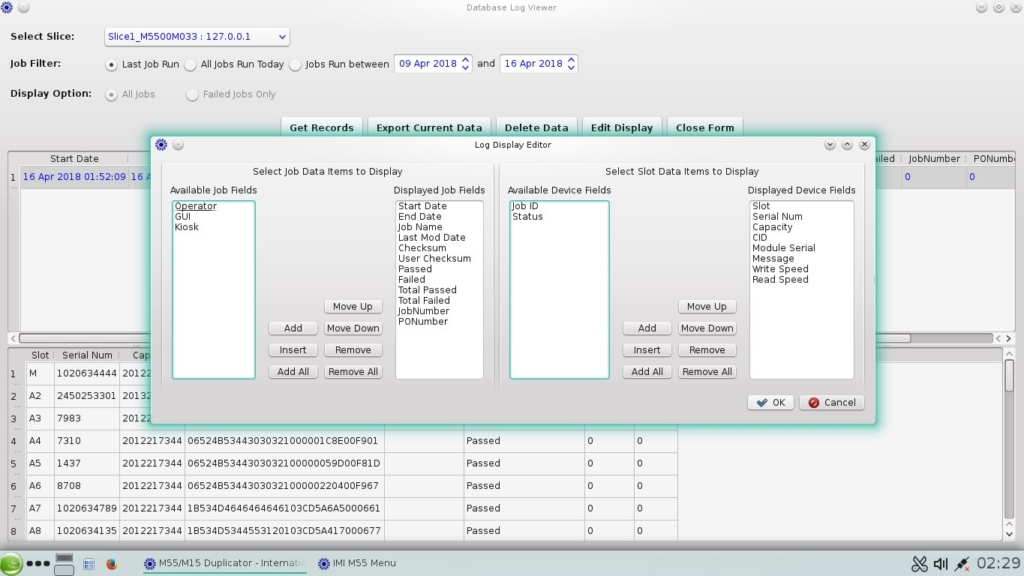

GUI、ログ表示エディター(ログに表示する項目を選択可能、必要なデータだけを表示出来ます)



M1500-SD, M5500はInternational Microsystems Inc.の製品です。
