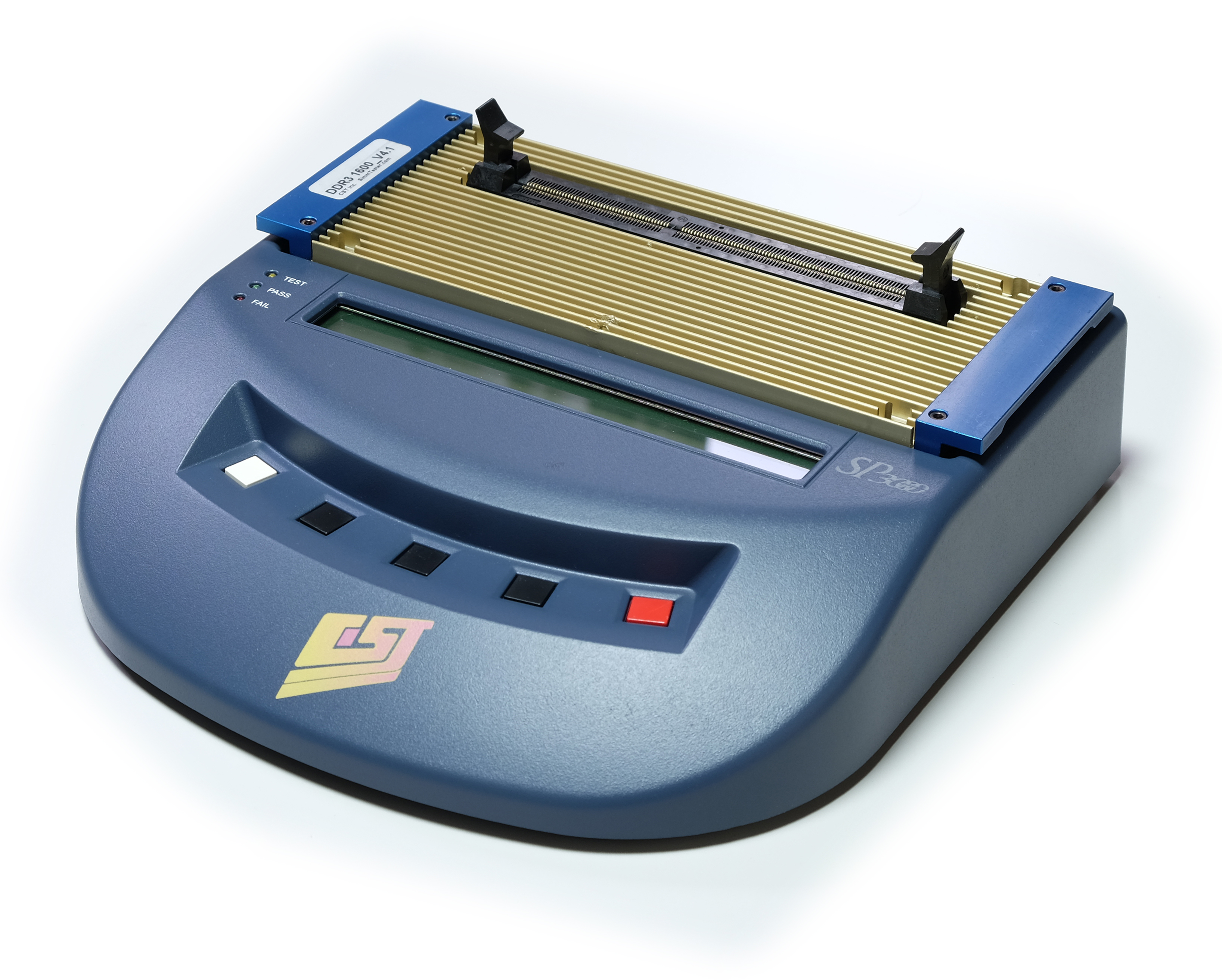

SP3000

　SP3000はDIMM/SODIMMまたはICチップソケットを装着したテストアダプターを交換する事により各種DIMM及びメモリーチップのテストが可能な高性能メモリーテスターです。本機は各メモリーデバイスをリアルバススピード、リアルサイクルタイムでテストすることができます。カタログダウンロード SP3000

SP3000は豊富なアダプターオプションによりDRAM, SDRAM, SGRAM, DDR SDRAM等様々なメモリーテストが可能な柔軟性に富むアーキテクチャー、RoboFlexハンドラーによるボリュームテスティングにも対応可能など、その優れたデザインと信頼性の高さにより多数のメモリーモジュール製造メーカー、ディストリビューター、ディーラー及びサービス部門に於いてご使用頂いております。
本機はスタンドアロンでご使用頂けますが、PCと接続しますとテストログを残せる他、GUIで操作可能です。

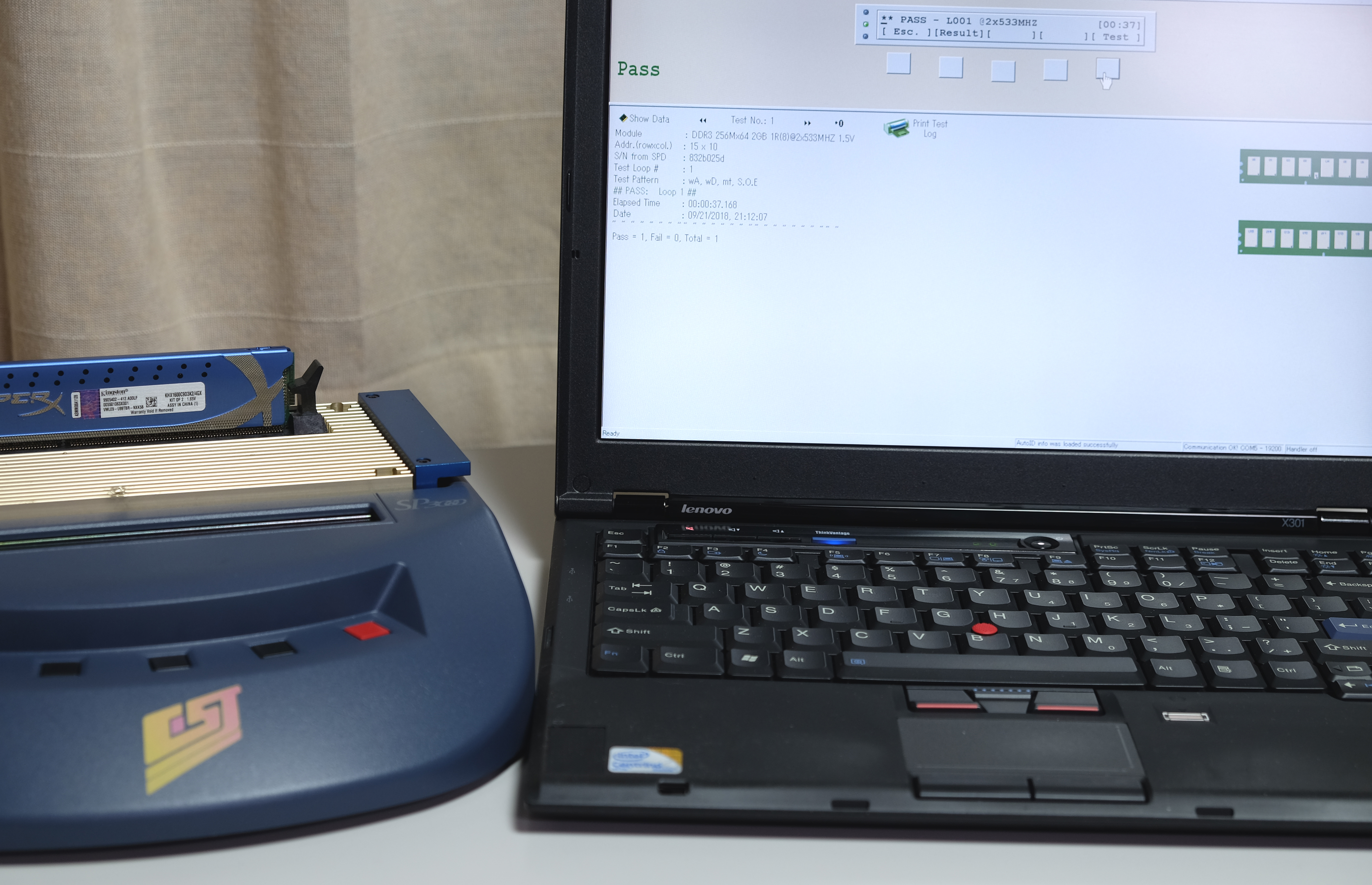

SP3000+PC

機 能

■ 自動認識：
・メモリータイプ：レジスタード or アンバッファード
・メモリーコンフィグレーション
・メモリーサイズ
・メモリー周波数
・ECC or NON ECC

■ リアルバススピードテスト：
・リアルサイクルタイム
・優れたDDRコントローラ
・超高速テストタイム（512MBを4秒でテスト）
・最大1100MHzオーバークロック

■ 優れたテストアルゴリズム：
・クイックテスト、チェックによりアセンブル不良を検出
・詳細なMarchテスト、チェックにより機能不良を検出
・SPDチェック、プログラミング
・不良チップをピンポイントで表示

■ 容易な操作：

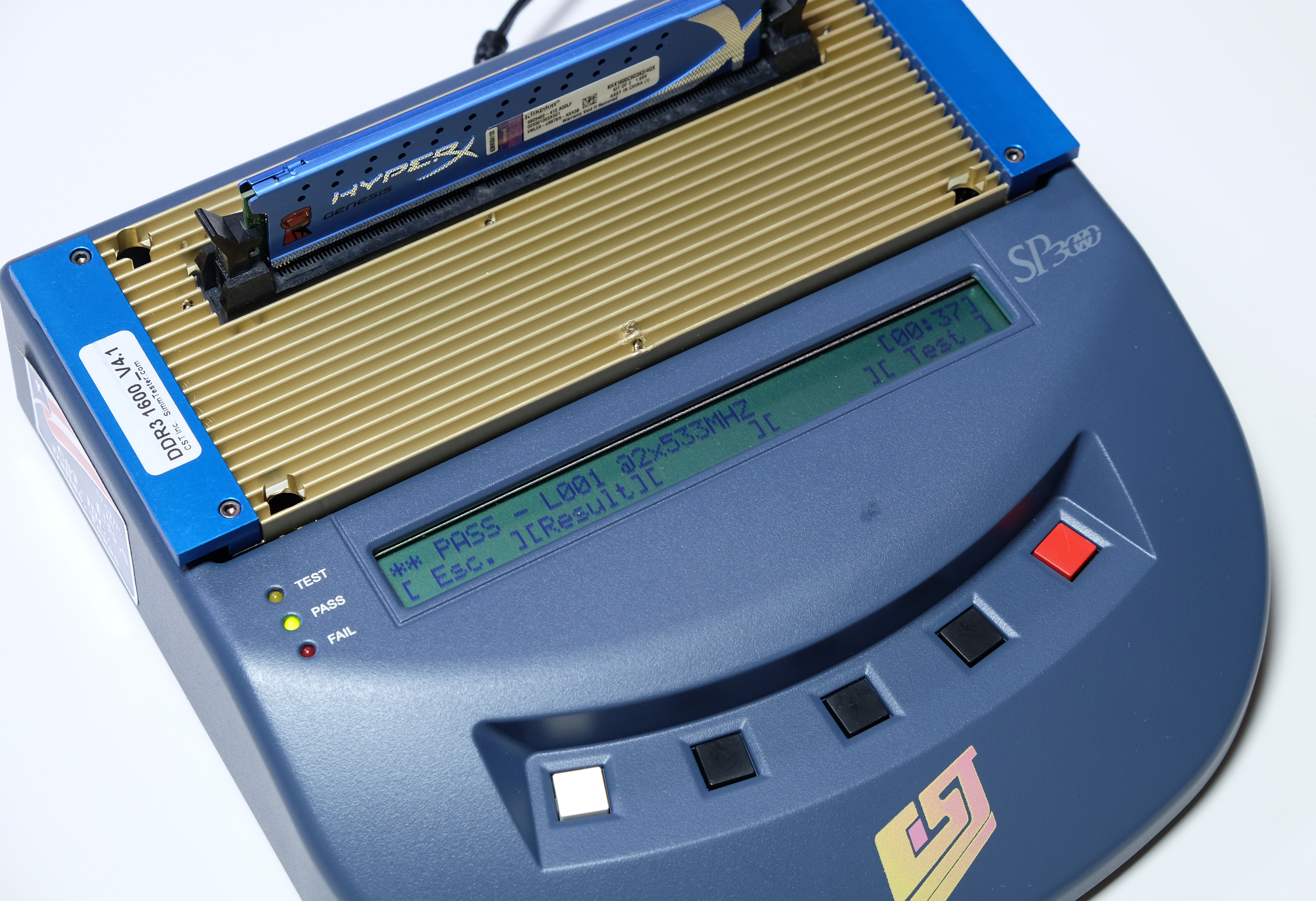

・視認が容易なLCDディスプレー
・5つの押しボタンによる簡単操作
・テスト結果のプリンター出力可能
・パス/フェイルをブザーでお知らせ
・テスト中、パス、フェイルをLEDで表示

■ 容易なアップグレード：
・インターネット経由でファームウェアアップグレード
・豊富なテストアダプター
・自動テストを可能にするRoboFlexオプション
・RS232ポートでPCと接続可能
・ユニバーサルAC電源アダプター

仕 様

・クロック周波数： 200, 266, 333, 400, 533MHz
・データレート： 400, 533, 667, 800, 1066MHz
・アドレスデプス： 4Giga-word (16Row x 16Col)
・データ幅： 64 & 72bit
・電圧レンジ： 1.5, 1.6, 1.7, 1.8, 1.9, 2.0, 2.1, 2.2, 2.3, 2.4V
・CASレイテンシー： 3, 4, 5, 6, 7 Clocks
・Trcd & Trp調整： 3, 4, 5, 6, 7 Clocks
・ライトレイテンシー： 2, 3, 4, 5, 6, 7, 8 Clocks
・内部バンク： 4 & 8 Banks
・バースト長： 4 & 8
・ODT選択： 50, 75, 150 ohm 自動選択
・OCD調整： 自動キャリブレーション
・Posted CAS(AL)： 0, 1, 2, 3, 4 Clocks
・リフレッシュサイクル： オート/セルフ リフレッシュ
・DCテストパターン： Walk Data, Walk Address, DQS, DQM, CKE, CS, ODT, BA Test
・ACテストパターン： Mat-S, March-C, March-X, March-Y, Moving Inversion
・SPDプログラム： Read/Write, Edit(Byte 0 – 255), Reversible SPD Write Protect
・DDR2テストアダプター： 240pin DDR2 DIMM(標準), 200pin DDR2 SODIMM(オプション)
・AC電源アダプター： 入力100/250VAC, 50/60Hz 出力12VDC@2A
・動作温度： 9.5～43℃
・外形寸法/重量： 235W x 235D x 51H mm、2.7Kg

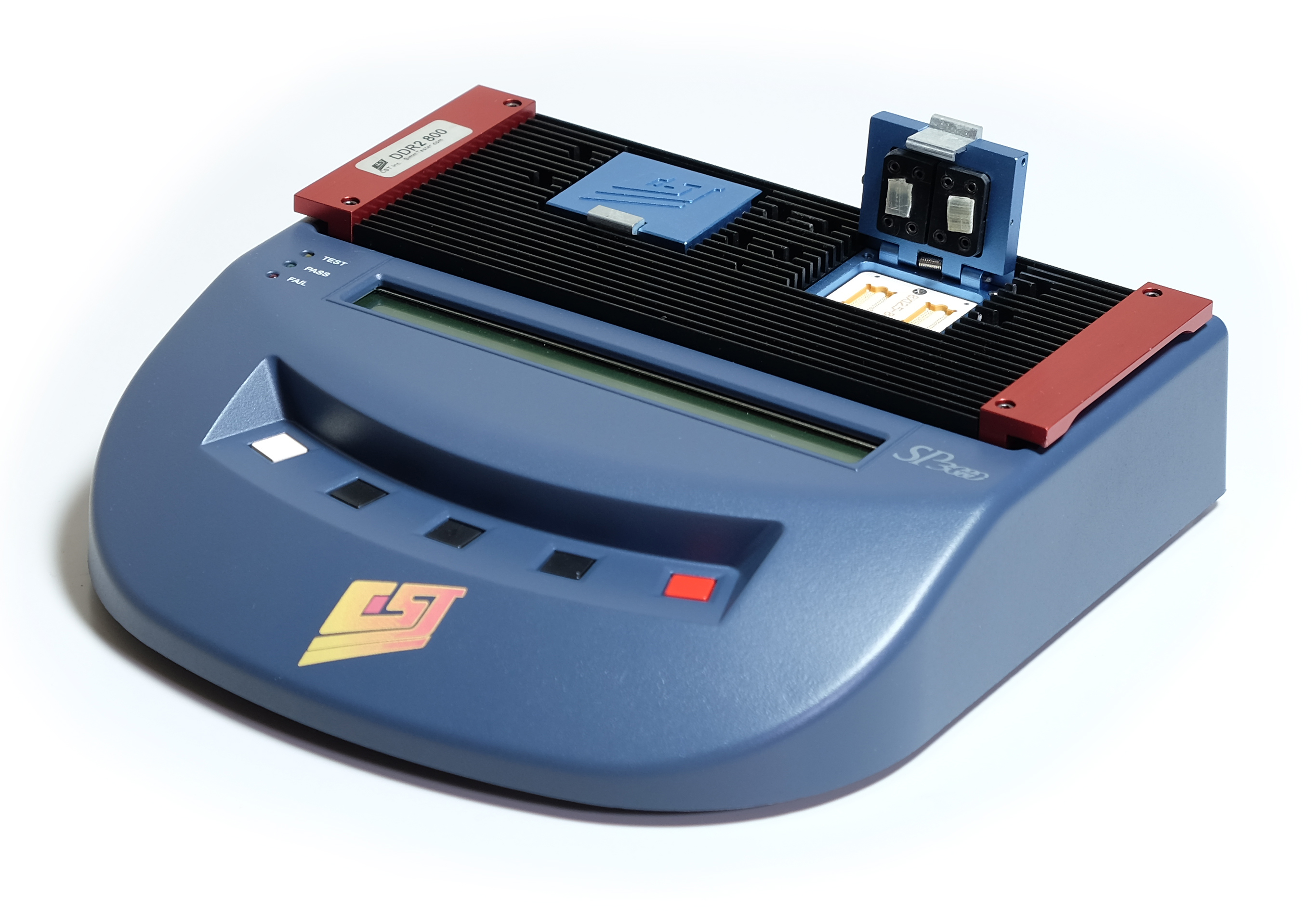

チップテストアダプターを搭載したSP3000

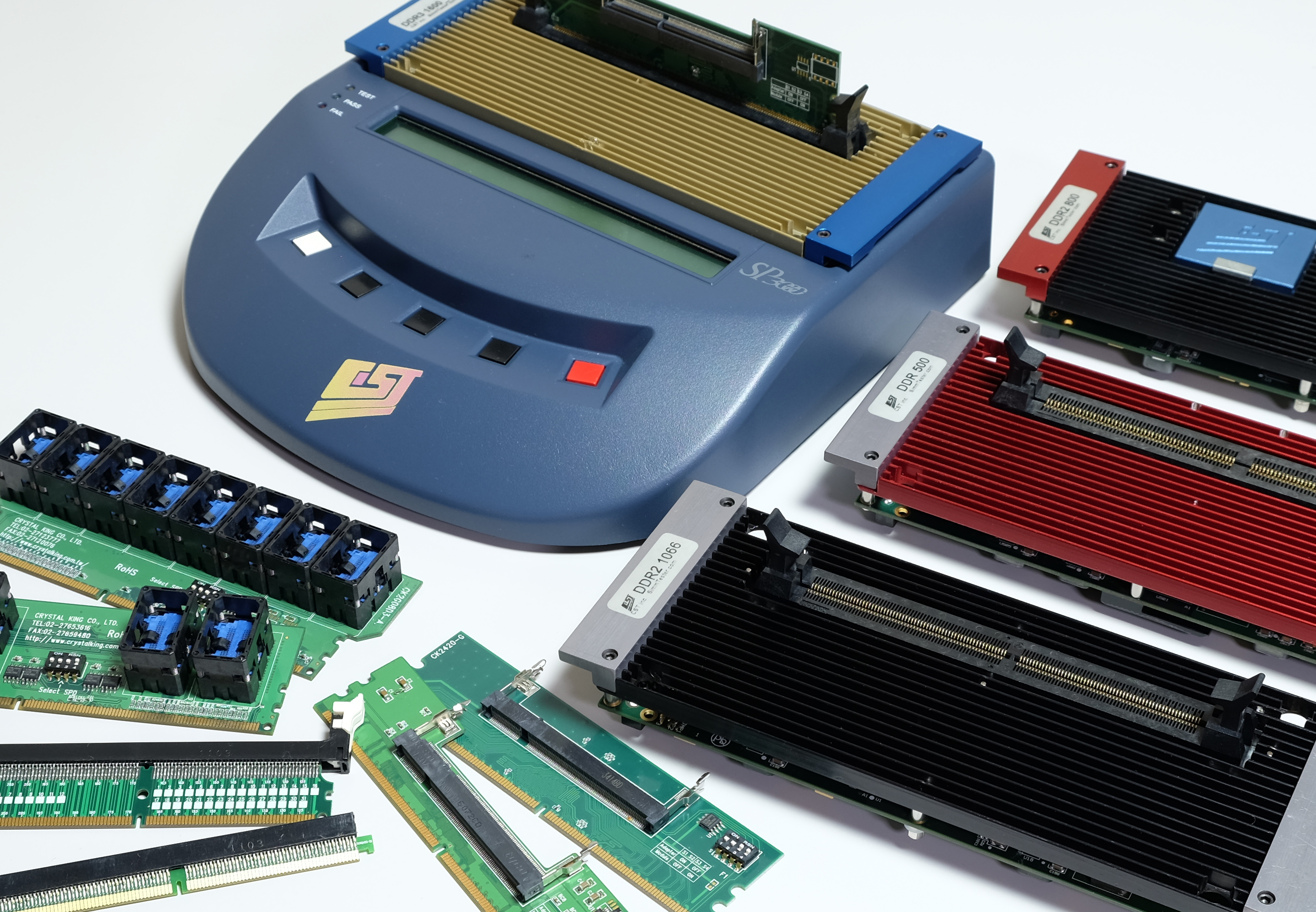

各種テストアダプター、ICフィクスチャー、コンバーター、エクステンダー

SP3000はCSTの製品です。
